KBK轨道

      KBK型轨道平移滑车装置是我公司参考国外先进工艺的同时,根据我国众多厂家实际使用情况而研制改进的一种国际流行轻型物料悬挂输送系统。它是以各种联接件将轨道安装在工作框架上,通过轨道内的滑车运行来实现物料的悬挂和移动。

      该滑车装置适用于汽车、家用电器、拖拉机、机械制造等行业生产流水线,特别是在汽车焊装和总装线上有着广泛的应用。

      KBK柔性轻型组合系统起重包括KBK-D单轨、KBK-LD单梁、KBK-LS双梁、KBK-LSS伸缩梁、KBK-LM堆垛机等各种型式的起重设备,起重量为0.125t-2t适应范围极广,尤其适用于现代化生产输送线。


标准组件型号规格


双梁悬挂输送机

         KBK-LS双梁:双梁悬挂输送机由于采用了双轨平行组合横梁,增大了承载能力,因此适用于较大跨度和较重的物料平面输送,最大跨度可达8m,最大承载量可达2000kg。因其起升布置在两平行轨之间,故可得到比单梁悬挂输送机更大的有效起升高度。

        双梁悬挂输送机采用电动摩擦轮行走装置驱动。

        我公司已开发的柔性双梁悬挂输送机,能最大限度地吸收由于冲击、起动、制动引起的水平载荷

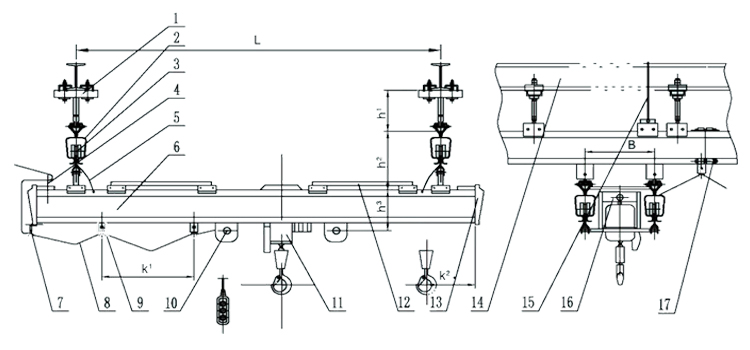

产品示意图


1、联接安装件                   2、纵轨                    3、纵轨滑车         4、电缆固定器           5、横梁保险装置

6、横梁                             7、终端固定装置      8、电缆滑车         9、电缆及牵引链       10、工具滑车

11、环链电动葫芦           12、横梁加强装置     13、端盖              14、辅助结构             15、纵轨保险装置

16、小车架                       17、轨道耦合器



单轨悬挂输送机

        KBK-D单轨、KBK-LD单梁:单梁悬挂输送机是以两根平行的KBK标准轨道作为纵轨,在两根纵轨垂直方向悬挂一根轨道作为横梁,其高度方向的运动由电动的起升设备来完成,这样可在三维空间内任意停留和移动。它适用于物料的平行移动、输送。

       当单梁悬挂输送机悬挂跨度L大于6m,载荷超过500kg时,可采用电动摩擦行走装置驱动。

       单梁悬挂输送的供电方式可采用拖缆式或滑触式。一般情况下首选拖缆式。

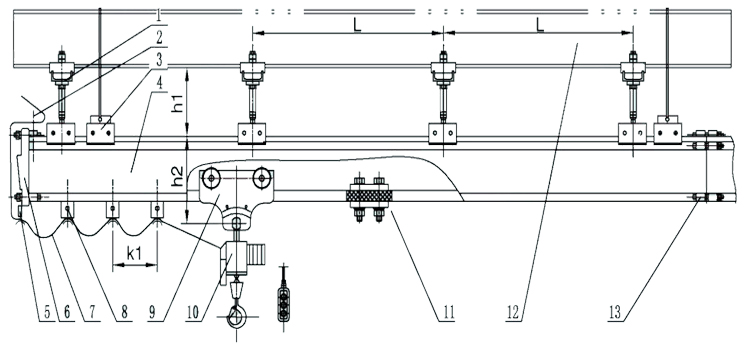

 产品示意图



1、联接安装件        2、电缆固定器        3、轨道        4、纵轨保险装置        5、终端固定装置

6、端盖                   7、电缆滑车            8、电缆及牵引链         9、工具滑车        10、环链电动葫芦

11、缓冲器             12、辅助结构          13、轨道耦合器


标准组件

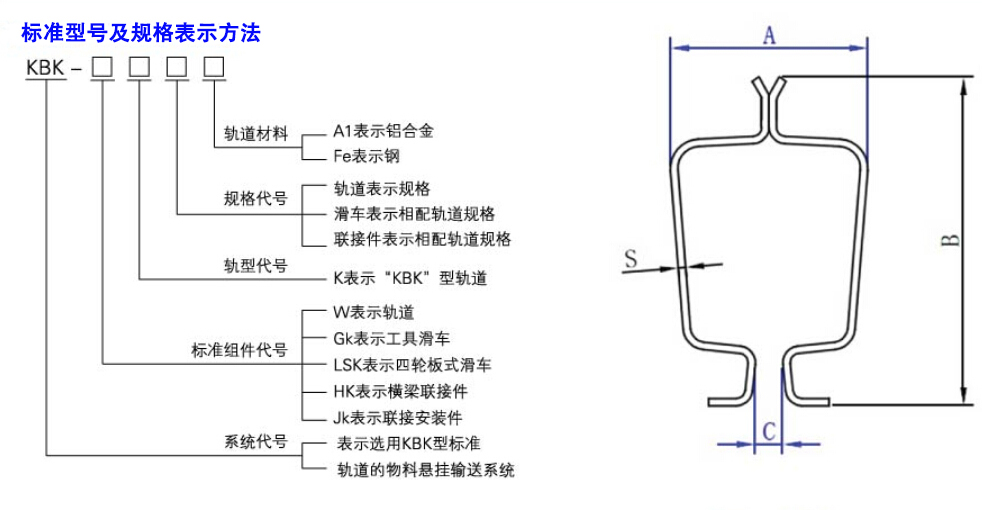

一、轨道


轨道型号

尺   寸

额定承载重量(KG

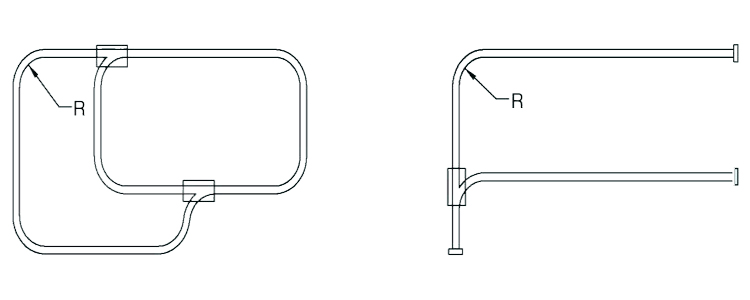

弯曲半径R

定尺长度(M

材质

A

B

C

D

90°

45°

KBK-WK500AL

96

160

32

7

500

1500

750

6M

铝合金

KBK-WK1000Fe

105

180

26

4

1000


二、连接安装件


JK柔性连接安装件主要技术参数

型号规格

H

L

C

A

KBK-JK500AL

246

200

14

210

KBK-JK1000Fe

279

230

8

255

◆ GK 工具滑车(联接安装件)主要技术参数


型号规格

H

L

C

A

KBK-JK500AL

180

170

19

25

KBK-JK1000Fe

180

170

19

25

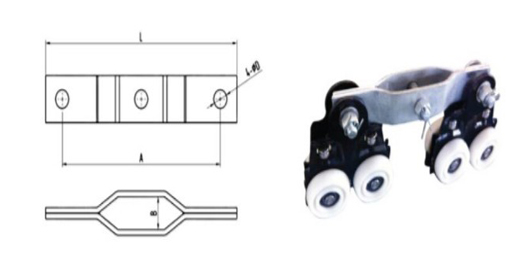

◆ BK工具滑车联接板主要技术参数

型号规格

B

L

D

A

KBK-JK500AL

240

290

20

35

KBK-JK1000Fe

240

290

20

35

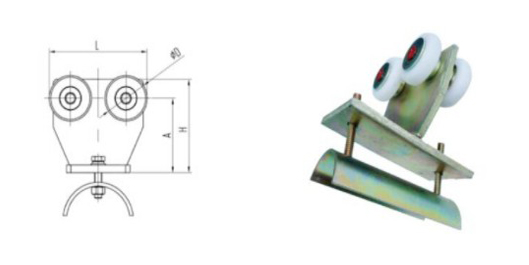

◆  LSK四轮板式电缆滑车主要技术参数

型号规格

H

L

D

A

KBK-JK500AL

100

110

48

78

KBK-JK1000Fe

100

110

48

78

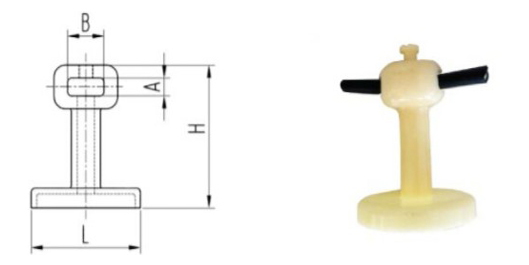

◆ LLK尼龙电缆滑车主要技术参数

型号规格

H

L

D

A

KBK-JK500AL

72

60

20

9

KBK-JK1000Fe

72

60

48

9

◆ HK横梁联接件主要技术参数

型号规格

L

D

KBK-JK500AL

85

21

KBK-JK1000Fe

85

21

◆ DGK端盖主要技术参数

型号规格

D

B

KBK-JK500AL

13

45

KBK-JK1000Fe

13

45
