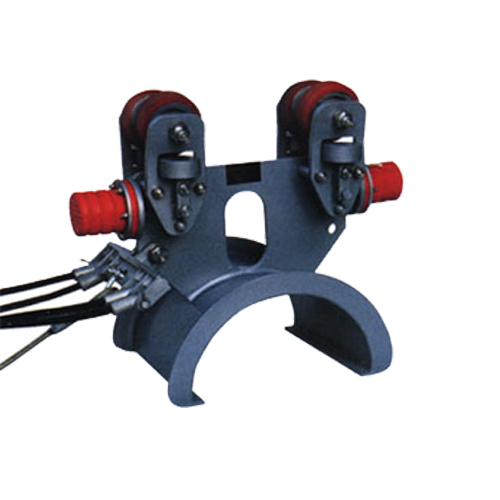

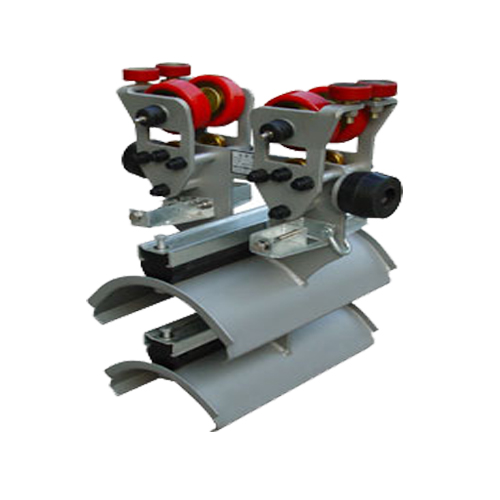

电缆拖令DLC-SD系列

产品特点

♦ 走轮采用耐高温聚胺脂，运行噪音低，耐磨性好

♦ 电缆拖令安装了聚胺脂缓冲块，能有效吸收冲击能量

♦ 侧滑轮、水平轮为可拆卸式，易于维修

♦ 结构及主要零件表面均是热浸锌处理，抗腐蚀性好

♦ 所有标准件均采用不锈钢材料，抗腐蚀性好

♦ 电缆拖令水平轮装钩接式油嘴，便于用户经常加油。从而延长了使用寿命

♦ 电缆拖令适用于高速载重的工况，如用于岸边集装箱、轮胎式集装箱、卸船机、大型行车等起重机械

♦ 提供与电缆拖令配套的有牵引涨力带、防腐保险绳、电缆固定夹、橡胶固定圈等配套供应

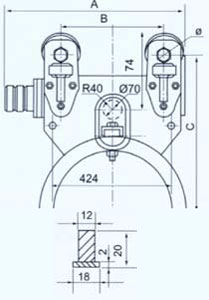

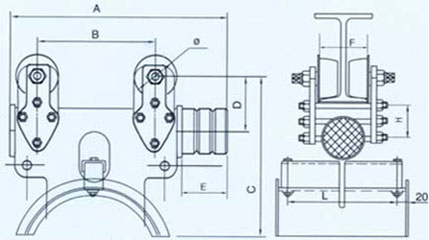

DLC-SD电缆拖令结构示意图及型号说明

拖车DLC-SD	牵引车DLC-SD-A	固定车DLC-SD-B

技术参数

型号	A	B	C	D	E	H	Φ	重量 （ kg ）
DLC-SD	640	310	680	150	80	88	126	88

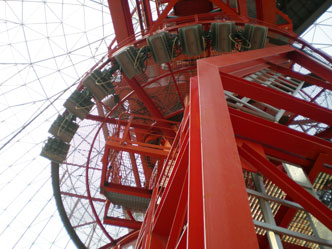

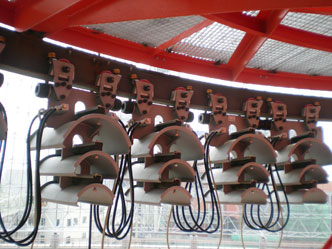

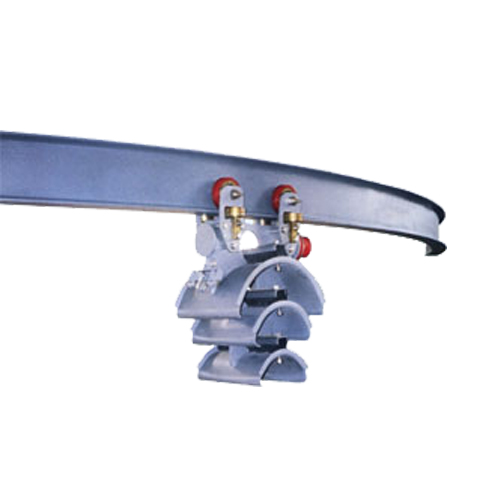

现场应用

电缆拖令DLC-SC系列

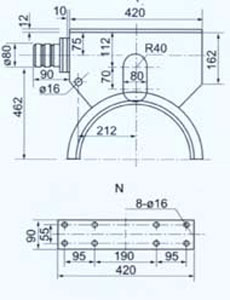

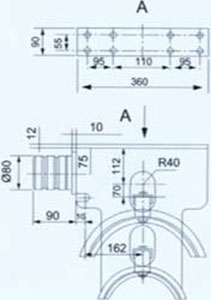

DLC-SC电缆拖令结构示意图及型号说明

DLC-SC -A 牵引车	DLC-SC-B 固定车

技术参数

型号	A	B	C	D	E	H	Φ	重量（ kg ）
DLC-SC	440	240	580	120	60	88	126（ 95 ）	38

DLC-SC中间车结构示意图

电缆拖令DLC-00系列

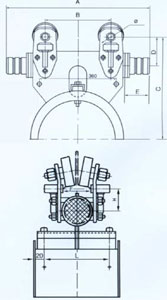

DLC-00电缆拖及中间车的结构示意图及型号说明

DLC-00-A 牵引车	DLC-00-B 固定车	DLC-00 中间车

技术参数

型号	A	B	C	D	E	H	Φ	重量（ kg ）
DLC-00	555	310/305	595/510	150	80	88	126	35

电缆拖令DLC-X系列

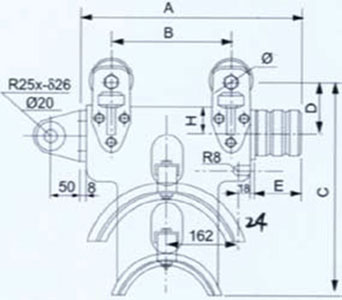

DLC-X电缆拖令 拖车及固定车的结构示意图

技术参数

型号	A	B	C	D	E	H	Φ	重量（ kg ）
DLC-X	340	180	450	120	60	58	95 （ 85 ）	20

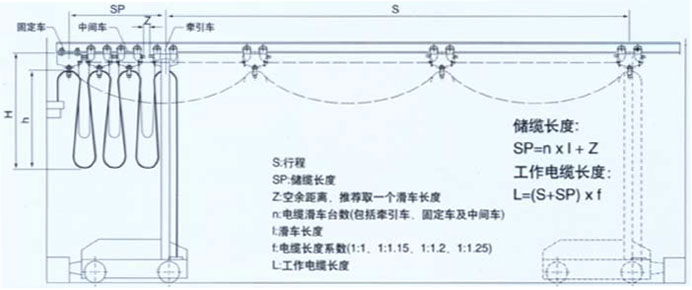

电缆拖令轨道安装示意图
